スイッチング電源 オンボードシングルタイプ ZUSシリーズ
【DC-DCコンバータ】

コーセル/COSEL　ROHS対応品
コーセル(COSEL) スイッチング電源 オンボードシングルタイプ ZUSシリーズ
ラインナップ・購入はこちら

特長

  • 高効率・高周波スイッチングで薄型・軽量
  • 入出力間アイソレーション
  • 過電流保護回路付
  • 広い温度範囲で使用可能
  • リモートコントロール・外部出力電圧可変可能・過電圧保護回路付（ZU15・ZU25のみ）

概略仕様

項目 仕様値
入力電圧範囲 DC5V（DC4.5～9.0V），DC12V（DC9～18V)
DC24V（DC18～36V），DC48V（DC36～72V）
出力電圧可変範囲 ZUS1R5～10：内部固定
ZUS15,25：内部固定（TRMオープン）　外付けＶＲにて可変可能
冷却方法 自然空冷
使用温度・湿度> -20～+71℃，20～95%RH（結露なし）　（ディレーティング特性参照）
絶縁耐圧 入力-出力間：AC500V　1分間　DC500V 50MΩmin （20±15℃）
付属機能 ZUS1R5～ZUS25：過電流保護
ZUS15,ZUS25：過電圧保護、外部出力電圧可変、リモートコントロール

型式・外形寸法図

ZUS1R5シリーズ

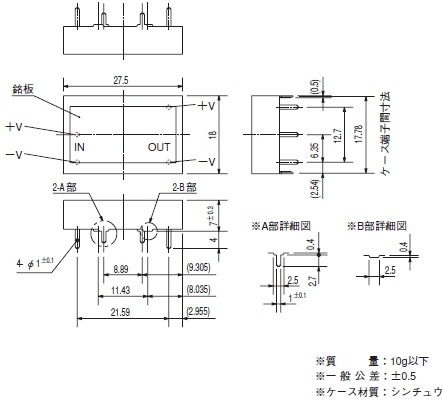

コーセル(COSEL) スイッチング電源 オンボードシングルタイプ ZUS1R5シリーズ 図面


ZUS3シリーズ

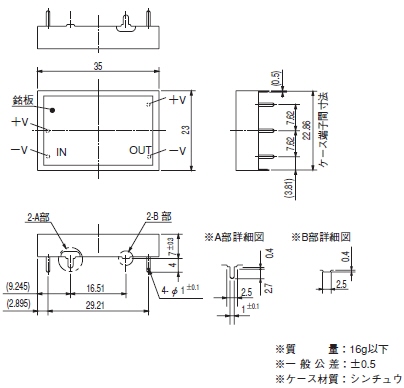

コーセル(COSEL) スイッチング電源 オンボードシングルタイプ ZUS3シリーズ 図面


ZUS6シリーズ

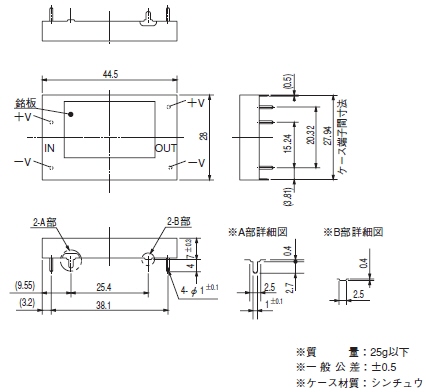

コーセル(COSEL) スイッチング電源 オンボードシングルタイプ ZUS6シリーズ 図面


ZUS10シリーズ

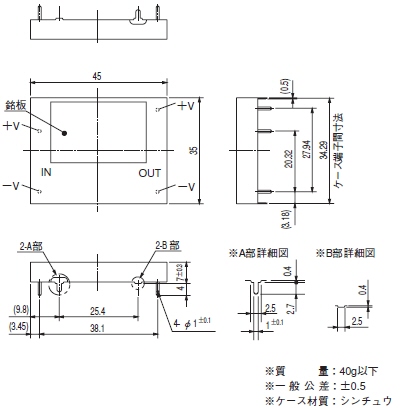

コーセル(COSEL) スイッチング電源 オンボードシングルタイプ ZUS10シリーズ 図面


ZUS15シリーズ

コーセル(COSEL) スイッチング電源 オンボードシングルタイプ ZUS15シリーズ 図面


ZUS25シリーズ

コーセル(COSEL) スイッチング電源 オンボードシングルタイプ ZUS25シリーズ 図面


ラインナップ

※購入する数量によって単価が変わります。
※在庫：即納　：3日～4日　：別途問合せ　：在庫なし
コーセル/COSEL

品名 入力電圧 最大出
力電力		DC出力 仕様  MOQ  在庫 1～9ヶ10ヶ以上
ZUS1R50505DC4.5～9V1.5W5V 0.3A1
\1,397
  ヶ
\1,330
ヶ
ZUS1R50512DC4.5～9V1.56W12V 0.13A1
\1,397
ヶ
\1,330
ヶ
ZUS1R50515DC4.5～9V1.5W15V 0.1A1
\1,397
ヶ
\1,330
ヶ
ZUS1R51205DC9～18V1.5W5V 0.3A1
\1,397
ヶ
\1,330
ヶ
ZUS1R51212DC9～18V1.56W12V 0.13A1
\1,397
ヶ
\1,330
ヶ
ZUS1R51215DC9～18V1.5W15V 0.1A1
\1,397
ヶ
\1,330
ヶ
ZUS1R52405DC18～36V1.5W5V 0.3A1
\1,397
ヶ
\1,330
ヶ
ZUS1R52412DC18～36V1.56W12V 0.13A1
\1,397
ヶ
\1,330
ヶ
ZUS1R52415DC18～36V1.5W15V 0.1A1
\1,397
ヶ
\1,330
ヶ
ZUS1R54805DC36～72V1.5W5V 0.3A1
\1,397
ヶ
\1,330
ヶ
ZUS1R54812DC36～72V1.56W12V 0.13A1
\1,397
ヶ
\1,330
ヶ
ZUS1R54815DC36～72V1.5W15V 0.1A1
\1,397
ヶ
\1,330
ヶ
品名 入力電圧 最大出
力電力		DC出力 仕様  MOQ  在庫 1～9ヶ10ヶ以上
ZUS30505DC4.5～9V3W5V 0.6A1
\1,712
  ヶ
\1,660
ヶ
ZUS30512DC4.5～9V3W12V 0.25A1
\1,712
ヶ
\1,660
ヶ
ZUS30515DC4.5～9V3W15V 0.2A1
\1,712
ヶ
\1,660
ヶ
ZUS31205DC9～18V3W5V 0.6A1
\1,712
ヶ
\1,660
ヶ
ZUS31212DC9～18V3W12V 0.25A1
\1,712
ヶ
\1,660
ヶ
ZUS31215DC9～18V3W15V 0.2A1
\1,712
ヶ
\1,660
ヶ
ZUS32405DC18～36V3W5V 0.6A1
\1,712
ヶ
\1,660
ヶ
ZUS32412DC18～36V3W12V 0.25A1
\1,712
ヶ
\1,660
ヶ
ZUS32415DC18～36V3W15V 0.2A1
\1,712
ヶ
\1,660
ヶ
ZUS34805DC36～72V3W5V 0.6A1
\1,712
ヶ
\1,660
ヶ
ZUS34812DC36～72V3W12V 0.25A1
\1,712
ヶ
\1,660
ヶ
ZUS34815DC36～72V315V 0.2A1
\1,712
ヶ
\1,660
ヶ
品名 入力電圧 最大出
力電力		DC出力 仕様  MOQ  在庫 1～9ヶ10ヶ以上
ZUS6053R3DC4.5～9V3.3W3.3V 1.0A1
\2,415
  ヶ
\2,342
ヶ
ZUS60505DC4.5～9V5W5V 1.0A1
\2,415
ヶ
\2,342
ヶ
ZUS60512DC4.5～9V6W12V 0.5A1
\2,415
ヶ
\2,342
ヶ
ZUS60515DC4.5～9V6W15V 0.4A1
\2,415
ヶ
\2,342
ヶ
ZUS61205DC9～18V6W5V 1.2A1
\2,415
ヶ
\2,342
ヶ
ZUS61212DC9～18V6W12V 0.5A1
\2,415
ヶ
\2,342
ヶ
ZUS61215DC9～18V6W15V 0.4A1
\2,415
ヶ
\2,342
ヶ
ZUS62405DC18～36V6W5V 1.2A1
\2,415
ヶ
\2,342
ヶ
ZUS62412DC18～36V6W12V 0.5A1
\2,415
ヶ
\2,342
ヶ
ZUS62415DC18～36V6W15V 0.4A1
\2,415
ヶ
\2,342
ヶ
ZUS6483R3DC36～72V3.96W3.3V 1.2A1
\2,415
ヶ
\2,342
ヶ
ZUS64805DC36～72V6W5V 1.2A1
\2,415
ヶ
\2,342
ヶ
ZUS64812DC36～72V6W12V 0.5A1
\2,415
ヶ
\2,342
ヶ
ZUS64815DC36～72V6W15V 0.4A1
\2,415
ヶ
\2,342
ヶ
品名 入力電圧 最大出
力電力		DC出力 仕様  MOQ  在庫 1～9ヶ10ヶ以上
ZUS10053R3DC4.5～9V5.28W3.3V 1.6A1
\3,623
  ヶ
\3,480
ヶ
ZUS100505DC4.5～9V8W5V 1.6A1
\3,623
ヶ
\3,480
ヶ
ZUS100512DC4.5～9V8.4W12V 0.7A1
\3,623
ヶ
\3,480
ヶ
ZUS100515DC4.5～9V9W15V 0.6A1
\3,623
ヶ
\3,480
ヶ
ZUS101205DC9～18V10W5V 2.0A1
\3,623
ヶ
\3,480
ヶ
ZUS101212DC9～18V10.8W12V 0.9A1
\3,623
ヶ
\3,480
ヶ
ZUS101215DC9～18V10.5W15V 0.7A1
\3,623
ヶ
\3,480
ヶ
ZUS102405DC18～36V10W5V 2.0A1
\3,623
ヶ
\3,480
ヶ
ZUS102412DC18～36V10.8W12V 0.9A1
\3,623
ヶ
\3,480
ヶ
ZUS102415DC18～36V10.5W15V 0.7A1
\3,623
ヶ
\3,480
ヶ
ZUS10483R3DC36～72V6.6W3.3V 2.0A1
\3,623
ヶ
\3,480
ヶ
ZUS104805DC36～72V10W5V 2.0A1
\3,623
ヶ
\3,480
ヶ
ZUS104812DC36～72V10.8W12V 0.9A1
\3,623
ヶ
\3,480
ヶ
ZUS104815DC36～72V10.5W15V 0.7A1
\3,623
ヶ
\3,480
ヶ
品名 入力電圧 最大出
力電力		DC出力 仕様  MOQ  在庫 1～9ヶ10ヶ以上
ZUS15053R3 DC4.5～9V6.6W3.3V 2.0A1
\4,650
  ヶ
\4,420
ヶ
ZUS150505DC4.5～9V10W5V 2.0A1
\4,650
ヶ
\4,420
ヶ
ZUS150512DC4.5～9V12W12V 1.0A1
\4,650
ヶ
\4,420
ヶ
ZUS151205DC9～18V12W5V 2.4A1
\4,650
ヶ
\4,420
ヶ
ZUS151212DC9～18V15.6W12V 1.3A1
\4,650
ヶ
\4,420
ヶ
ZUS152405DC18～36V12W5V 2.4A1
\4,650
ヶ
\4,420
ヶ
ZUS152412DC18～36V15.6W12V 1.3A1
\4,650
ヶ
\4,420
ヶ
ZUS15483R3DC36～72V7.92W3.3V 2.4A1
\4,650
ヶ
\4,420
ヶ
ZUS154805DC36～72V12W5V 2.4A1
\4,650
ヶ
\4,420
ヶ
ZUS154812DC36～72V15.6W12V 1.3A1
\4,650
ヶ
\4,420
ヶ
品名 入力電圧 最大出
力電力		DC出力 仕様  MOQ  在庫 1～9ヶ10ヶ以上
ZUS25053R3 DC4.5～9V13.2W3.3V 4.0A1
\5,670
  ヶ
\5,390
ヶ
ZUS250505DC4.5～9V16W5V 3.2A1
\5,670
ヶ
\5,390
ヶ
ZUS250512DC4.5～9V20.4W12V 1.7A1
\5,670
ヶ
\5,390
ヶ
ZUS251205DC9～18V20W5V 4.0A1
\5,670
ヶ
\5,390
ヶ
ZUS251212DC9～18V25.2W12V 2.1A1
\5,670
ヶ
\5,390
ヶ
ZUS252405DC18～36V20W5V 4.0A1
\5,670
ヶ
\5,390
ヶ
ZUS252412DC18～36V25.2W12V 2.1A1
\5,670
ヶ
\5,390
ヶ
ZUS25483R3DC36～72V13.2W3.3V 4.0A1
\5,670
ヶ
\5,390
ヶ
ZUS254805DC36～72V20W5V 4.0A1
\5,670
ヶ
\5,390
ヶ
ZUS254812DC36～72V25.2W12V 2.1A1
\5,670
ヶ
\5,390
ヶ

※表示は消費税込み価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
