スイッチング電源 | コーセル （COSEL）
スイッチング電源 オンボードシングルタイプ ZUS15シリーズ
【DC-DCコンバータ】

特長

• 高効率・高周波スイッチングで薄型・軽量
• 入出力間アイソレーション
• 過電流保護回路付
• 広い温度範囲で使用可能
• リモートコントロール・外部出力電圧可変可能・過電圧保護回路付（ZU15・ZU25のみ）

概略仕様

項目	仕様値
入力電圧範囲	DC5V（DC4.5～9.0V），DC12V（DC9～18V) DC24V（DC18～36V），DC48V（DC36～72V）
出力電圧可変範囲	ZUS1R5～10：内部固定 ZUS15,25：内部固定（TRMオープン）　外付けＶＲにて可変可能
冷却方法	自然空冷
使用温度・湿度>	-20～+71℃，20～95%RH（結露なし）　（ディレーティング特性参照）
絶縁耐圧	入力-出力間：AC500V　1分間　DC500V 50MΩmin （20±15℃）
付属機能	ZUS1R5～ZUS25：過電流保護 ZUS15,ZUS25：過電圧保護、外部出力電圧可変、リモートコントロール

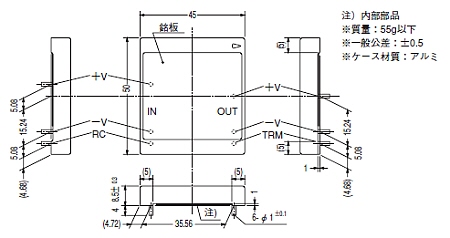

型式・外形寸法図

ZUS15シリーズ

ラインナップ

品名	入力電圧	最大出 力電力	DC出力	仕様	MOQ	在庫	1～9ヶ	10ヶ以上
ZUS15053R3	DC4.5～9V	6.6W	3.3V 2.0A		1		\4,650   ヶ	\4,420 ヶ
ZUS150505	DC4.5～9V	10W	5V 2.0A		1		\4,650 ヶ	\4,420 ヶ
ZUS150512	DC4.5～9V	12W	12V 1.0A		1		\4,650 ヶ	\4,420 ヶ
ZUS151205	DC9～18V	12W	5V 2.4A		1		\4,650 ヶ	\4,420 ヶ
ZUS151212	DC9～18V	15.6W	12V 1.3A		1		\4,650 ヶ	\4,420 ヶ
ZUS152405	DC18～36V	12W	5V 2.4A		1		\4,650 ヶ	\4,420 ヶ
ZUS152412	DC18～36V	15.6W	12V 1.3A		1		\4,650 ヶ	\4,420 ヶ
ZUS15483R3	DC36～72V	7.92W	3.3V 2.4A		1		\4,650 ヶ	\4,420 ヶ
ZUS154805	DC36～72V	12W	5V 2.4A		1		\4,650 ヶ	\4,420 ヶ
ZUS154812	DC36～72V	15.6W	12V 1.3A		1		\4,650 ヶ	\4,420 ヶ

ZUS1Rシリーズ　 ZUS3シリーズ　 ZUS6シリーズ　 ZUS10シリーズ　 ZUS25シリーズ

※表示は消費税込み価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
