コネクタ第一電子工業 (DDK)
2.519mmピッチ圧縮リボンコネクタ  57Fシリーズ

第一電子工業/DDK ROHS対応品
第一電子工業(DDK) リボンコネクタ 2.519mmピッチ 圧縮リボンコネクタ 57Fシリーズ
ラインナップ・購入はこちら

特長

57Fシリーズは、フラットケーブル圧接タイプのコネクタです。
姉妹品に嵌合部を金属シェルで被い、電磁波によるノイズ対策を施した57FEシリーズがあります。
基本品種としては、57Fシリーズ:30,40タイプがあります。

  • 定格電圧:AC250V(rms)
  • 定格電流:1A/コンタクト
  • 耐電圧:AC500V(rms)を1分間
  • 絶縁抵抗:DC500Vで1000MΩ以上
  • 仕様温度範囲:-55℃~+105℃
  • 適合電線:AWG28(より線、単線)/AWG30単線又は、1.27mmピッチフラットケーブル

外形寸法

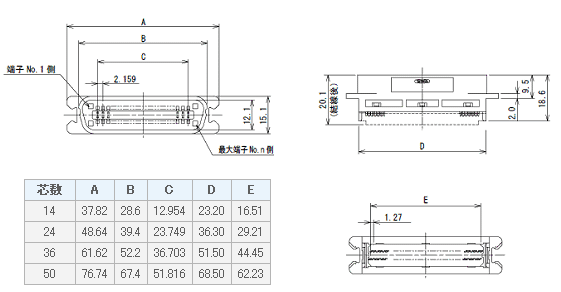

57F-30シリーズ

第一電子工業(DDK) リボンコネクタ 2.519mmピッチ 圧縮リボンコネクタ 57F30 図面

57F-40シリーズ

第一電子工業(DDK) リボンコネクタ 2.519mmピッチ 圧縮リボンコネクタ 57F40 図面


ラインナップ

※購入する数量によって単価が変わります。
※在庫:即納 : 3日~4日: 約1週間: 別途問合せ :在庫なし
第一電子工業/ddk

品名 芯数  仕様  MOQ  在庫 3~49ヶ50ヶ以上
  57F-30140-20S  143
\560

\520

57F-30240-20S243
\660
\615
57F-30360-20S363
\700
\650
57F-30500-20S503
\785
\730
57F-40140-20S143
\615
\570
57F-40240-20S243
\700
\650
57F-40360-20S363
\745
\695
57F-40500-20S503
\850
\790

※表示は消費税抜き価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
