コネクタ｜第一電子工業 （DDK）
CM10 シリーズ（D) タイプ 10芯

CM10 シリーズ（D) タイプは、黒色三価クロメート処理を施し、RoHS 指令対応のコネクタです。
ワンタッチで嵌合が出来るプッシュオン・ターンオフ方式を採用した小型・丸形防水タイプです。
プラグコネクタを押し込むだけの操作で容易にロックされ、離脱時はカップリングリングを回転する事により、
ロックが解除されます。
従って、ケーブルが引っ張られる等、不慮の外力が加わった場合でも、嵌合が外れる心配がありません。
　又、金属シェルの採用による堅牢な構造と、バックシェル、クランプナットを軽金属、樹脂とすることで、
小型軽量で防水性を兼ね備えており、各種電気電子機器への用途が広がります。

2芯タイプはこちら　　　　　 金属シェル(D6)タイプはこちら

特長

• 金属シェルの採用による堅牢構造
• プッシュオン. ターンオフ方式によるワンタッチ且つ、確実なロックを実現
• アースコンタクト装着（10 芯）
• アングルプラグの使用によりロープロファイル実装が可能
• 表面処理：黒色（RoHS 対応）

外形寸法

ストレートプラグ	アングルプラグ	適合ケーブル外径
CM10-SP10S-S-D	CM10-AP10S-S-D	φ 4.0 .φ 6.0
CM10-SP10S-M-D	CM10-AP10S-M-D	φ 6.0 .φ 9.0
CM10-SP10S-L-D	CM10-AP10S-L-D	φ 9.0 .φ 11.6

CM10（D) 10芯 ストレートプラグ

CM10（D) 10芯 アングルプラグ

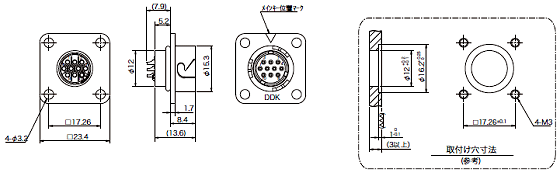

CM10（D) 10芯 レセプタクル

ラインナップ

10芯 ストレートプラグ

品名	仕様	MOQ	在庫	1ヶ以上
CM10-SP10S-S-D		1		\3,069 ヶ
CM10-SP10S-M-D		1		\3,069 ヶ
CM10-SP10S-Ｌ-D		1		\3,069 ヶ

10芯 アングルプラグ

品名	仕様	MOQ	在庫	1ヶ以上
CM10-AP10S-S-D		1		\3,489 ヶ
CM10-AP10S-M-D		1		\3,489 ヶ
CM10-AP10S-Ｌ-D		1		\3,586 ヶ

10芯 レセプタクル

品名	仕様	MOQ	在庫	1ヶ以上
CM10-R10P-D(D7)		1		\1,910 ヶ

10芯用コンタクト

品名	仕様	MOQ	在庫	1パック以上
CM10-#22SC(C1)-100		100個入		\2,860 ﾊﾟｯｸ
CM10-#22SC(C2)-100		100個入		\2,860 ﾊﾟｯｸ
CM10-#22SC(S1)-100		100個入		\2,860 ﾊﾟｯｸ
品名	仕様	MOQ	在庫	1パック以上
CM10-#22SC(C1)(D8)-100		100個入		\3,170 ﾊﾟｯｸ
CM10-#22SC(C2)(D8)-100		100個入		\3,170 ﾊﾟｯｸ
CM10-#22SC(S1)(D8)-100		100個入		\3,170 ﾊﾟｯｸ

※表示は消費税込み価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
