エミュレータ用コネクタ｜東京エレテック （TOKYO ELETECH）
JTAG変換アダプタ クリップ式 コネクタレスタイプ　SICA シリーズ

　

ターゲット基板用のJTAGコネクタをパッドで代替し、コネクタレスにて接続可能なアダプタ。

特長

• 最終製品にコネクタを実装せずに、フラッシュマイコンの書込み等を実現
• 基板クリップ式であり、手をフリーに出来る為、支障ないデバッグ作業が可能
• 嵌合が無い為、基板間の移動が容易
• SICA接続用ソケット(SICA2P20S05)のパッドにて使用可能な為、
  デバッグ時はSICA(ソケットタイプ)、量産時は本製品(コネクタレス)といった選択が可能
• 基板の裏面にも使用可能
• 環境面に配慮した鉛フリー半田対応品

製品図面

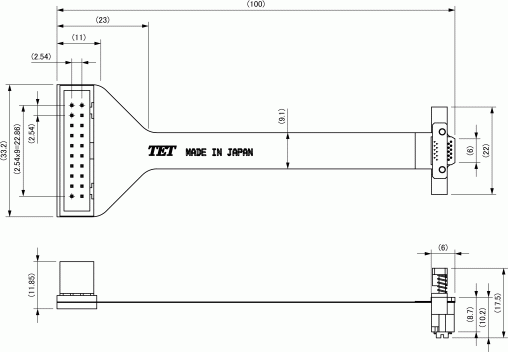

製品寸法図　(SICA20C20Y-GA101)

ラインナップ

※購入する数量によって単価が変わります。
※在庫：即納　： 3日～4日： 約１週間： 別途問合せ　：在庫なし

品名	ｴﾐｭﾚｰﾀｰ  側ﾋﾟﾝ数	ﾀｰｹﾞｯﾄ  側ﾋﾟﾝ数	図面	MOQ	在庫	1ヶ～2ヶ	3ヶ以上
SICA10C20Y-GA101	10	20		1		\41,860   ヶ	\37,660   ヶ
SICA14C20Y-GA101	14	20		1		\41,860 ヶ	\37,660   ヶ
SICA16C20Y-GA101	16	20		1		\41,860 ヶ	\37,660   ヶ
SICA20C20Y-GA102	20	20		1		\41,860 ヶ	\37,660   ヶ
SICA10C20Y-GA102	20	20		1		\41,860 ヶ	\37,660   ヶ

単位：mm

※表示は消費税込み価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
