エミュレータ用コネクタ｜東京エレテック （TET）
エミュレータ用 コネクタTQPACKシリーズ

　

ターゲット基板のQFPフット･パターンからエミュレータに接続できるコネクタです。

ターゲット基板はICと同じフット･パターンに半田実装が可能です。

32pin(7.0mm×7.0mm)から256pin(27.2mm×39.2mm)のQFP ICに対応しています。

特長

• Emulatorケーブルまたは基板はTQSOCKETと接続が可能です。
• フットパターンがQFPと同一であるため量産基板をそのまま使用できます。
• 環境面を考慮したRoHS対応品です。

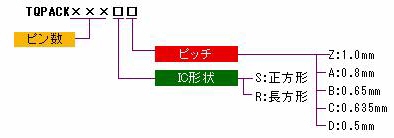

製品図面

ラインナップ

※購入する数量によって単価が変わります。
※在庫：即納　： 3日～4日： 約１週間： 別途問合せ　：在庫なし

品名	ピン数	リード  ピッチ	ICボディ サイズ	IC外形 サイズ	図面	MOQ	在庫	1ヶ～
TQPACK032SA	32	0.8	7.0×7.0	9.0×9.0		1		\9,690   ヶ
TQPACK040SB	40	0.65	8.0×8.0	10.0×10.0		1		\10,010 ヶ
TQPACK044SA	44	0.8	10.0×10.0	12.0×12.0		1		\10,100 ヶ
TQPACK044SZ	44	1.0	14.0×14.0	16.0×16.0		1		\10,100 ヶ
TQPACK048SD	48	0.5	7.0×7.0	9.0×9.0		1		\10,200 ヶ
TQPACK048SA	48	0.8	10.0×10.0	12.0×12.0		1		\10,200 ヶ
TQPACK052SB	52	0.65	10.0×10.0	12.0×12.0		1		\10,380 ヶ
TQPACK056SB	56	0.65	10.0×10.0	12.0×12.0		1		\10,470 ヶ
TQPACK064SD	64	0.5	10.0×10.0	12.0×12.0		1		\10,680 ヶ
TQPACK064SB	64	0.65	12.0×12.0	14.0×14.0		1		\10,680 ヶ
TQPACK064SA	64	0.8	14.0×14.0	16.0×16.0		1		\10,680 ヶ
TQPACK064RZ	64	1	14.0×20	16.0×22.0		1		\10,680 ヶ
TQPACK072SD	72	0.5	10.0×10.0	12.0×12.0		1		\11,010 ヶ
TQPACK080SD	80	0.5	12.0×12.0	14.0×14.0		1		\11,190 ヶ
TQPACK080SB	80	0.65	14.0×14.0	16.0×16.0		1		\11,190 ヶ
TQPACK080RA	80	0.8	14.0×20.0	16.0×22.0		1		\11,190 ヶ
TQPACK100SD	100	0.5	14.0×14.0	16.0×16.0		1		\11,865 ヶ
TQPACK100RB	100	0.65	14.0×20.0	16.0×22.0		1		\11,865 ヶ
TQPACK100SA	100	0.8	22.0×22.0	24.0×24.0		1		\11,865 ヶ
TQPACK112SB	112	0.65	20.0×20.0	22.0×22.0		1		\12,200 ヶ
TQPACK120SD	120	0.5	16.0×16.0	18.0×18.0		1		\12,380 ヶ
TQPACK120/144SD	120	0.5	20.0×20.0	22.0×22.0		1		\12,770 ヶ
TQPACK120/128SA	120	0.8	28.0×28.0	30.0×30.0		1		\12,680 ヶ
TQPACK128RD	128	0.5	14.0×20.0	16.0×22.0		1		\12,680 ヶ
TQPACK128SA	128	0.8	28.0×28.0	30.0×30.0		1		\12,680 ヶ
TQPACK132SC	132	0.635	24.2×24.2	26.2×26.2		1		\12,770 ヶ
TQPACK144SD	144	0.5	20.0×20.0	22.0×22.0		1		\13,170 ヶ
TQPACK160/176SD	160	0.5	24.0×24.0	26.0×26.0		1		\13,680 ヶ
TQPACK160SB	160	0.65	28.0×28.0	30.0×30.0		1		\14,040 ヶ
TQPACK176SD	176	0.5	24.0×24.0	26.0×26.0		1		\14,120 ヶ
TQPACK184SB	184	0.65	32.0×32.0	34.0×34.0		1		\14,430 ヶ
TQPACK208SD	208	0.5	28.0×28.0	30.0×30.0		1		\15,200 ヶ
TQPACK256RD	256	0.5	27.2×39.2	29.2×41.2		1		\16,680 ヶ

単位：mm

※表示は消費税込み価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
