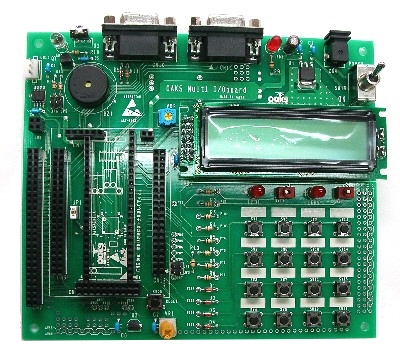

OAKS Multi I/O Board
特長
これ一台でOAKSシリーズのマイコンボードに対応できます。
OAKSシリーズの新しいI/O拡張ボードです。
OAKSシリーズの次の機種に対応します。
- OAKS16 boardkit
- OAKS16-62P boardkit
- OAKS16Mini boardkit
- OAKS32 boardkit(100pin)
梱包内容
- OAKS Multi I/O Board 1枚
OAKS16 FullKit, BoardKit専用ＬＣＤボード(98mm×155mm) 部品は全て実装済みです。
LCDモジュール（１６×２行）
赤色LED2個（スタティック）＋1（電源回路）
キーマトリックス（4×4）
トグルSW×2 ＋1（電源回路）
LCDモジュールコントラスト調整用半固定抵抗
RS232Cコネクタ×2
ボリュームSW×1
温度センサ×1
リモコン送受信回路
ブザー×1（他励式）
CAN回路1回路（OAKS32用） - 電源 1個 9V 500mA
- CD-R 1枚
回路図、部品配置図（Circuit.pdf） LCD BOARD コネクタ端子表（Connection.pdf）
※サンプルプログラムはweb上で順次紹介していきます。
※RS232Cケーブルは付属しません。別途ご購入下さい。
ダウンロードデータ
マニュアル/回路図
- OAKS Multi I/O Board ユーザーズマニュアル
- OAKS Multi I/O Board 回路図
サンプルプログラム
ラインナップ
※購入する数量によって単価が変わります。
※在庫：
即納 ：
3日～4日：
約１週間：
別途問合せ ：
在庫なし
※在庫：
即納 ： 3日～4日：
約１週間：
別途問合せ ：在庫なし| 品名 | MOQ | 1ヶ～ | |
|---|---|---|---|
| OAKS Multi I/O Board | 1 | |
※表示は消費税込み価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
