OAKSボード ｜オークス電子
OAKSボード / ルネサスエレクトロニクスマイコンボード
OAKS16-LCD Board

特長

OAKS16-FullKit, OAKS16-BoardKit専用の拡張LCDボードです。
本製品にはCPUボード、開発ツールは付属しません。
評価、開発にはOAKS16-FullKitあるいはOAKS16-BoardKitが必要です。
搭載されているLCDモジュールの詳細についてはこちらの説明書を参照ください。

• LCD：１６文字×２行
• LED：８個
• SW：８個
• 割り込みSW：２個
• アナログ入力：１個
• RS232-C：１個

梱包内容

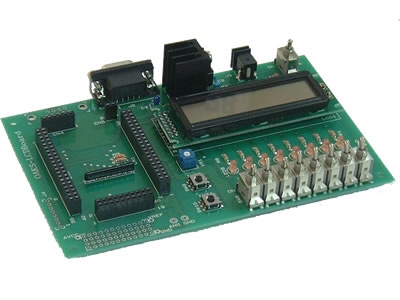

• OAKS16-LCD Board 1枚　　OAKS16 FullKit, BoardKit専用LCDボード(98mm×155mm)
  ※部品は全て実装済みです。

• LCDモジュール（１６×２行）
• 赤色LED×8　＋1（電源回路）
• PUSH_SW×2
• トグルSW×8 ＋1（電源回路）
• LCDモジュールコントラスト調整用半固定抵抗
• RS232Cコネクタ


• 電源 1個　　9V　500mA
• CD-R 1枚
  　　回路図・部品配置図（Circuit.pdf）、LCD BOARD　コネクタ端子普iConnection.pdf）、サンプルプログラム
• 包装内容説明書 1枚

※RS232Cケーブルは付属しません。別途ご購入下さい。

ダウンロードデータ

マニュアル/回路図

OAKS16-62P

• OAKS16-62P ユーザーズマニュアル
• OAKS16-62P コネクタ設定
• M16C62P 回路図
• OAKS16-EXBOARD 回路図

OAKS16-FullKit,OAKS16-BordKit (Release4)

• OAKS16-FullKit ユーザーズマニュアル
• OAKS16-BoardKit ユーザーズマニュアル
• OAKS16-M30620FCAFP マニュアル
• OAKS16-EXBOARD マニュアル
• OAKS16-M30620FCAFP 回路図
• OAKS16-EXBOARD 回路図

OAKS16-LCDBoard

• OAKS16-LCDBoard LCDモジュールデータシート
• OAKS16-LCDBoard 説明書
• OAKS16-LCDBoard 回路図/部品配置図/部品表
• OAKS16-LCDBoard コネクタ端子表

自習用テキスト

• OAKS16を お使いになる方のために、
  キットの組み立て方からパソコンと接続しての評価までの手順をまとめました。
• OAKS16でTMをお使いになる方のために、
  TM（統合化開発環境）の使い方をOAKS16キットで開発時に使用する場合にそって説明しています。
• OAKS16基礎テキスト
  演習問題（テキストで使われている演習です） 圧縮ファイルダウンロード
  マイクロコンピュータの制御プログラムの開発になじみのない方が、
  OAKS16キットを使用してM16C/62の学習をするときの、ガイド となるよう 作成しました。
• OAKS16プログラミングテキスト
  演習問題（テキストで使われている演習です） 圧縮ファイルダウンロード
  より実践的なプログラミングについて学習したい方に。

サンプルプログラム

OAKS16　サンプルプログラム集

自習用テキストの ｢OAKS16でTMをお使いになる方のために｣ で使用するサンプルプログラムです。

• サンプルプログラム集ドキュメント
• LED点灯のプログラム（ソフトウェアウェイト） ダウンロード
• SampleA　をmakeで実行するためのフォルダです。 ダウンロード
• LED点灯のプログラム（タイマ０割り込み使用） ダウンロード
• 標準スタートアップを使用したサンプル ダウンロード
  SAMPLEA ：LED点灯のプログラム（ソフトウェアウェイト）（ドキュメント）
  SAMPLEC ：LED点灯のプログラム（タイマ０割り込み使用
  SAMPLED ：UART0ループバックプログラム
  Startup ：スタートアッププログラム、SFRヘッダ

OAKS16-62P　サンプルプログラム集

• サンプルプログラム集ドキュメント
• LED点灯のプログラム（ソフトウェアウェイト） ダウンロード
• LED点灯のプログラム（Timer割り込み使用） ダウンロード
• uart0を使用したループバックプログラム ダウンロード

OAKS16-LCD Board　サンプルプログラム集

• OAKS16用サンプルプログラム
• OAKS16-62P用サンプルプログラム ダウンロード
• OAKS32用サンプルプログラム ダウンロード
• OAKS16-LCDBoard ボードチェック用プログラム ダウンロード

ラインナップ

品名	MOQ	在庫	1ヶ～
OAKS16-LCD Board	1		\9,975 ヶ

※表示は消費税込み価格です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
