特定小電力シリアルデータ伝送無線モデム MU-1N-429 仕様詳細
【 システム例・性能・製品仕様 】


サーキットデザイン/CIRCUIT DESIGN

※このページは、MU-1N-429 仕様詳細 特設ページとなります。通常ページは、こちら。


特長

MU-1Nは、ワンチップCPUのUARTやパソコンのCOMポート(RS232C)とインターフェース可能な、
コマンドコントロールの無線モデムです。
技術基準適合証明取得済みなので無線局の免許無しに運用することができます。



システム例

CPU制御システム (デザイン&レイアウト修正中)

CPUのUARTと直結し、単方向通信、双方向通信が可能です。

PC制御によるデータ伝送システム

Nでの単方向通信、双方向通信が可能です。

M:N 通信システム

それぞれの機器が複数へ通信を行うM:Nでの通信が可能です。

中継システム

MU-1Nを複数台(最大10局)中継する長距離通信システムが可能です。
通信パケットごとに中継ルートを指定する事も可能です。


性能

更なるナローバンド化により、従来のモデルと比較し、受信感度・選択特性が大幅に改善されました。

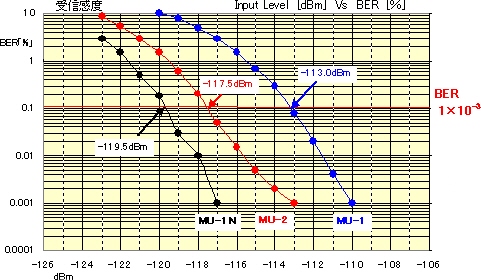

受信感度

受信選択度

条件


製品仕様


無線部

項目 仕様 備考

適合規格

ARIB STD-T67準拠 技適は取得済
送受信周波数 429.250~429.7375MHz
チャンネル数 40ch ch間隔12.5KHz
送信出力 10mW
変調方式 2値FSK, 4,800bps
動作電圧 3.0~5.0v
消費電流 10mW 送信時:46mA、受信時:30mA
1mW 送信時:35mA、受信時:30mA
電源電圧3V時
動作温度範囲 -20~+65℃(結露なきこと)
外形寸法 50mm×30mm×9mm アンテナ含まず
重量 23.5g

参考データ

実効無線間通信速度:約3400bps 条件:単向通信、エラー訂正無し、25℃
到達距離:約1,000m 条件:単向通信、エラー訂正無し、25℃、見通し距離、地上高1.5m


UARIインターフェース部

項目 仕様 備考
通信方式 シリアル通信(RS232フォーマット)
同期方式 調歩同期(非同期)
データスピード 1200/2400/4800/9600/19200/38400/57600bps
フロー制御 RTS/CTS/ハードウェアフロー制御
他パラメータ データ長:8bit、パリティ (無し、奇数、偶数)、ストップビット1or2

ラインナップ

※購入する数量によって単価が変わります。
在庫表記 : 在庫表記3日~4日: 在庫表記約1週間: 在庫表記別途問合せ :在庫表記取扱終了
品名 周波数帯  仕様  MOQ  在庫 1~4ヶ5ヶ以上
  MU-1N-429  429MHZ帯1
¥23545
(税込 ¥25899.5)
数量
¥20775
(税込 ¥22852.5)
数量
品名 備考  仕様  MOQ  在庫 1~4ヶ5ヶ以上
MU-1NR-429受信専用機1
¥23545
(税込 ¥25899.5)
数量
¥20775
(税込 ¥22852.5)
数量
品名備考 仕様  MOQ  在庫 1ヶ~
  ANT-400-TS  400MHz帯
ソフトアンテナ
1
¥520
(税込 ¥572)
数量
  ANT-400-TH  400MHz帯
ハードアンテナ
1
¥520
(税込 ¥572)
数量

アンテナ一体型

品名 周波数帯  仕様  MOQ  在庫 1~4ヶ5ヶ以上
  MU-1N-429  429MHZ帯1
¥23545
(税込 ¥25899.5)
数量
¥20775
(税込 ¥22852.5)
数量
品名 備考  仕様  MOQ  在庫 1~4ヶ5ヶ以上
MU-1NR-429受信専用機1
¥23545
(税込 ¥25899.5)
数量
¥20775
(税込 ¥22852.5)
数量

受信ユニットはこちら
オプション(別売):防水受信アンテナ・防水アンテナカバー各種ケーブル

※表示価格は、税抜単価(カッコ内は税込単価)です。
※大量ロットでの購入を希望される方はお気軽にご相談下さい。
